bks-3/CIU

BKS-3/CIU — ультразвуковой датчик для контроля краев полотна с диапазоном 6 мм. Идеально подходит для контроля краев высокопрозрачных материалов, таких как тонкая пленка. Оснащен выходом 4-20 мА и 0-10 В постоянного тока.

Ультразвуковой датчик края полотна bks-3/CIU от microsonic представляет собой вилочный датчик, который может обнаруживать края звукопоглощающих материалов, таких как пленки или бумага. Это делает датчики bks идеальными для контроля краев высокопрозрачных пленок, светочувствительных материалов, материалов с изменяющейся прозрачностью и бумаги с высоким содержанием целлюлозы. BKS-3/CIU охватывает диапазон измерения 6 мм.

Принцип действия

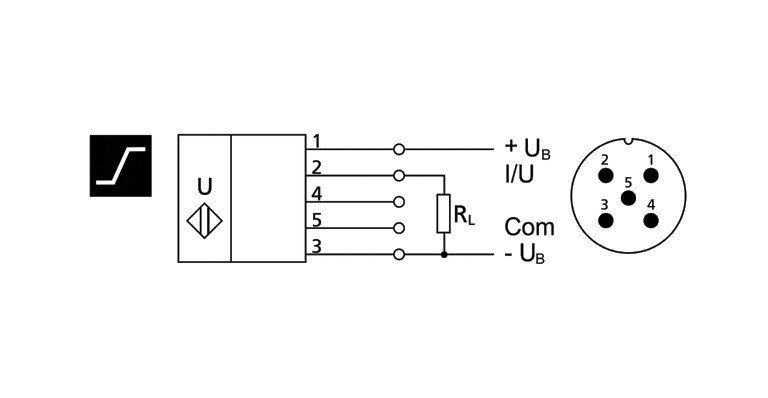

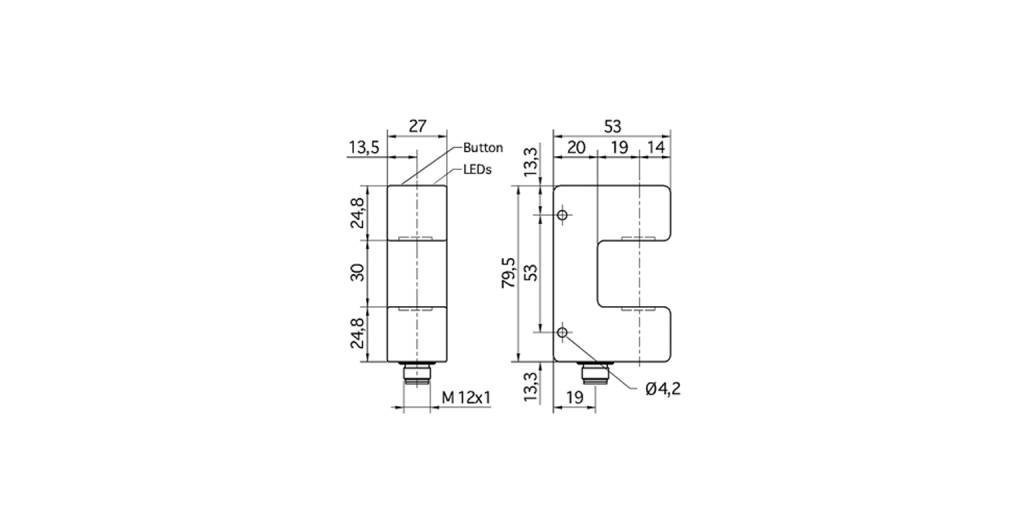

В корпусе вилки с одной стороны находится передатчик, который излучает короткие циклические звуковые импульсы. Эти импульсы обнаруживаются приемником на другой стороне того же корпуса. Материал, находящийся в отверстии вилки, полностью или частично перекрывает излучаемый звуковой импульс и приводит к ослаблению или затуханию принимаемого сигнала. Этот ослабленный или заглушенный сигнал обрабатывается внутри датчика. В зависимости от степени покрытия выводится аналоговый сигнал. Аналоговый выход может быть как 0-10 В постоянного тока, так и 4-20 мА. Рабочий диапазон составляет 8 мм (± 4 мм). Датчик края полотна bks имеет ширину вилки 30 мм и отверстие вилки 33 мм. Другие размеры раскрытия и ширины вилки также доступны по запросу. В корпусе имеются два отверстия для монтажа датчика. Датчик оснащен 5-контактным разъемом M12.

С помощью кнопки Teach-in в верхней части датчика края полотна можно установить нулевое положение края полотна, который необходимо контролировать. Эта калибровка может быть выполнена двумя способами:

• Очистите отверстие вилки от веб-материала
• Нажмите кнопку и удерживайте ее в течение примерно 3 секунд, пока два желтых светодиода не начнут мигать.
• Нулевое положение запрограммировано!

или:

• Расположите край полотна между двумя отметками внутри раскрытия вилки таким образом, чтобы 50 % звукового профиля было закрыто
• Удерживайте кнопку нажатой в течение примерно 10 секунд, пока два желтых светодиода не начнут гореть непрерывно
• Нулевое положение края полотна заучено!

Три светодиода указывают положение материала внутри отверстия вилки датчика. Эти светодиоды также можно отключить при использовании в приложениях с светочувствительными материалами. Датчики bks предварительно настроены и готовы к использованию. Опционально для этого можно использовать адаптер LinkControl LCA-2.
